Болты БСР (болты с разрушающимися головками) по ГОСТ 28778-90 относятся к специальным видам крепежных изделий, предназначенных для ответственных соединений, где требуется контроль усилия затяжки и защита от несанкционированного демонтажа.
Их конструкция и технические параметры обеспечивают точность при монтаже, устойчивость соединений к вибрационным нагрузкам, а также стабильность характеристик в условиях длительной эксплуатации.
Устройство
Конструкция БСР включает резьбовую часть, стандартную шестигранную или цилиндрическую головку и крутящий элемент с ослабленным сечением, который разрушается при достижении расчетного момента затяжки. Этот участок служит контролируемым ограничителем усилия, исключающим перетяжку соединения.
Основные элементы болта:
Резьбовая часть. Изготавливается с метрическим шагом по стандартам точности, что гарантирует совместимость с гайками аналогичных размеров.
Разрушаемая шейка. Находится между основным телом и остаточной головкой. При превышении номинального крутящего момента эта зона разрушается, оставляя гладкий торец без зацепов для инструмента.
Остаточная головка. После срыва основной части остается минимальный выступ, который не допускает обратного откручивания.
Шестигранная головка. Используется только на этапе монтажа и удаляется после достижения требуемого момента.
Изготавливаются болты из легированных или углеродистых сталей с термической обработкой, обеспечивающей прочность не ниже класса 8.8. Для эксплуатации во влажной среде применяется антикоррозионное покрытие: цинковое, гальваническое или горячее.
Технические особенности

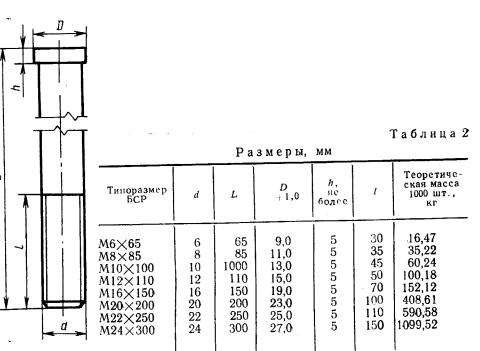

Болты по ГОСТ 28778-90 выпускаются в диаметрах от М6 до М24, длиной до 300 мм. Номинальные значения крутящего момента рассчитываются в зависимости от диаметра и класса прочности. Угол разрушения и допустимые отклонения определяются стандартом, что обеспечивает повторяемость результатов при массовом монтаже.
Преимущества БСР, выпущенных по ГОСТу:
стабильность натяжения в соединении без применения динамометрического инструмента;
высокая антивандальная стойкость;
упрощение контроля качества монтажа;
снижение вероятности повреждения резьбы из-за перетяжки;
стойкость к вибрационным нагрузкам и перепадам температуры.

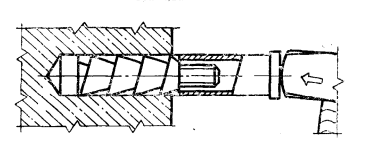

Для правильной работы болты устанавливаются в сочетании с шайбами соответствующего класса прочности и оцинкованными гайками. Допускается применение с анкерными элементами, если они рассчитаны на ту же нагрузку. При монтаже важно соблюдать чистоту резьбы и точность положения деталей, поскольку любое усилие изменит момент разрушения.
Принцип работы
Принцип функционирования основан на контролируемом разрушении части головки при достижении определенного крутящего момента. При затяжке сила трения между витками резьбы и опорной поверхностью приводит к постепенному росту напряжения в ослабленном участке.
Когда усилие достигает расчетного значения, шейка разрушается, а головка отделяется. Поэтому исключается риск чрезмерного затягивания, обеспечивается одинаковое натяжение по всей группе болтов, а также сохраняется герметичность соединения.
После отделения головки доступ к резьбе и инструментальному захвату отсутствует, что предотвращает несанкционированное ослабление соединения. Это свойство делает БСР эффективным элементом в системах, где требуется антивандальная защита.
Области применения
Болты используются в инженерных, строительных, энергетических конструкциях, где необходима высокая надежность.
Основные направления применения:
Энергетика. Крепление силовых трансформаторов, опор ЛЭП, распределительных шкафов, заземляющих систем.
Транспортная инфраструктура. Монтаж дорожных знаков, опор освещения, перильных ограждений, мостовых конструкций.
Железнодорожное хозяйство. Фиксация рельсовых элементов, крепление оборудования СЦБ, соединение металлических деталей стрелочных переводов.
Промышленное оборудование. Установка корпусов, защитных кожухов и технологических рам, где требуется контролируемая сила затяжки.
Безопасностные системы. Применяются при монтаже видеокамер, решеток, замков и конструкций, требующих защиты от демонтажа.
Городская среда. Используются при сборке уличных сооружений: урн, скамеек, рекламных щитов, элементов освещения.
В отдельных случаях болты БСР применяются для монтажа фланцевых соединений трубопроводов, резервуаров и оборудования, работающего под давлением. Особых ограничений у данного компонента нет, поэтому возможно применение и в других отраслях, для которых важны его характеристики.
