• Объёмы: от 1 шт. и серийные партии
  • Сроки изготовления: от 2 дней
  • Изготовим по ГОСТ, чертежам и вашему ТЗ
  • Комплектация: шпилька, анкерная плита, 4 гайки и шайба
  • Доставка: Москва, МО и вся Россия
Нестандартные размеры — по чертежам и ТЗ заказчика

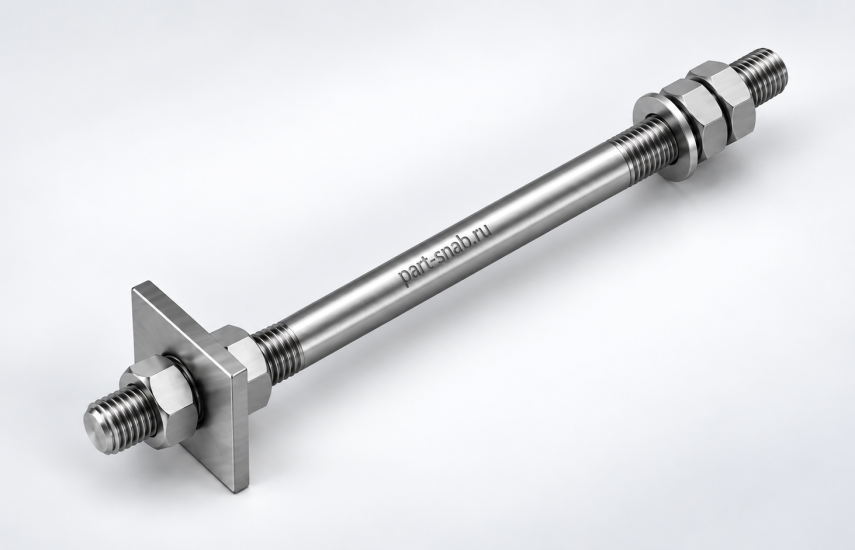

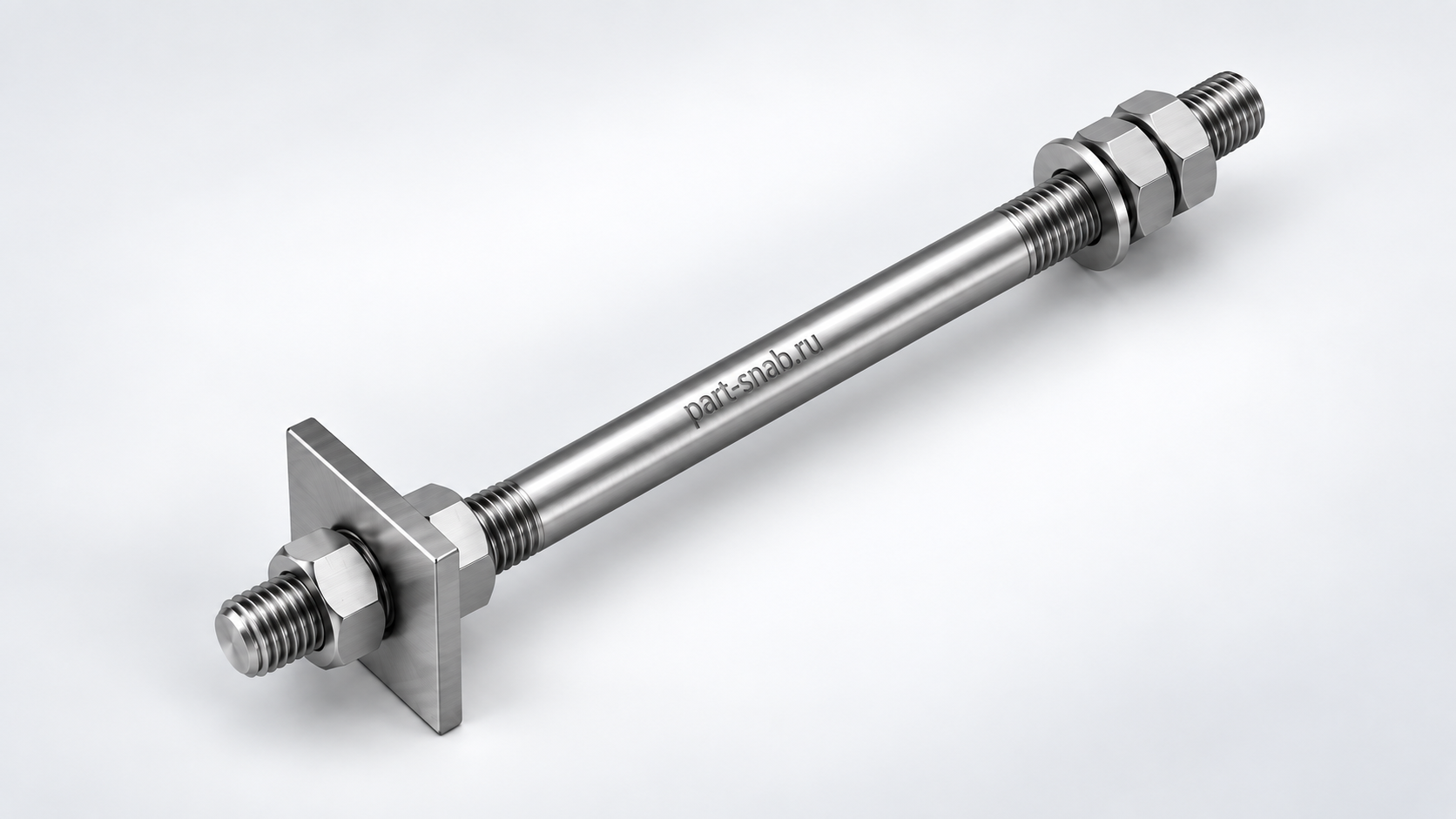

Фундаментный болт исполнение 2.1 применяют для крепления колонн, рам и оборудования к бетонному фундаменту. В частности, анкерная плита удерживает нижнюю часть шпильки в бетоне. При этом верхний резьбовой конец остаётся над основанием для установки опорной детали.

При заказе болта с анкерной плитой уточняют, в частности, состав комплекта по спецификации. Кроме того, по проекту согласуют длину шпильки, марку стали и покрытие. Например, другие исполнения можно сравнить в каталоге фундаментных болтов.

Характеристики
Характеристика Значение
Тип 2
Исполнение 1
Норматив ГОСТ 24379.1-2012
Общие технические условия ГОСТ 24379.0-2012
Конструкция Шпилька с анкерной плитой
Номинальная резьба М16–М48
Анкерная плита Квадратная
Размер плиты 65×65 – 190×190 мм
Толщина плиты 14–28 мм
Комплектация 1 шпилька, 1 плита, 4 гайки, 1 шайба
Марка стали По проекту, условиям эксплуатации и ГОСТ 24379.0-2012
Покрытие Без покрытия / защитное покрытие по ТЗ
Изготовление ГОСТ, чертежи, ТЗ

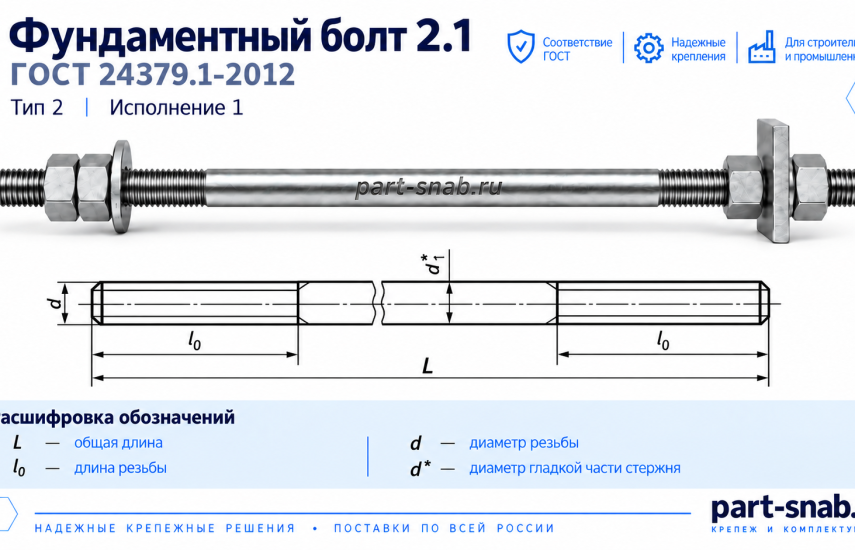

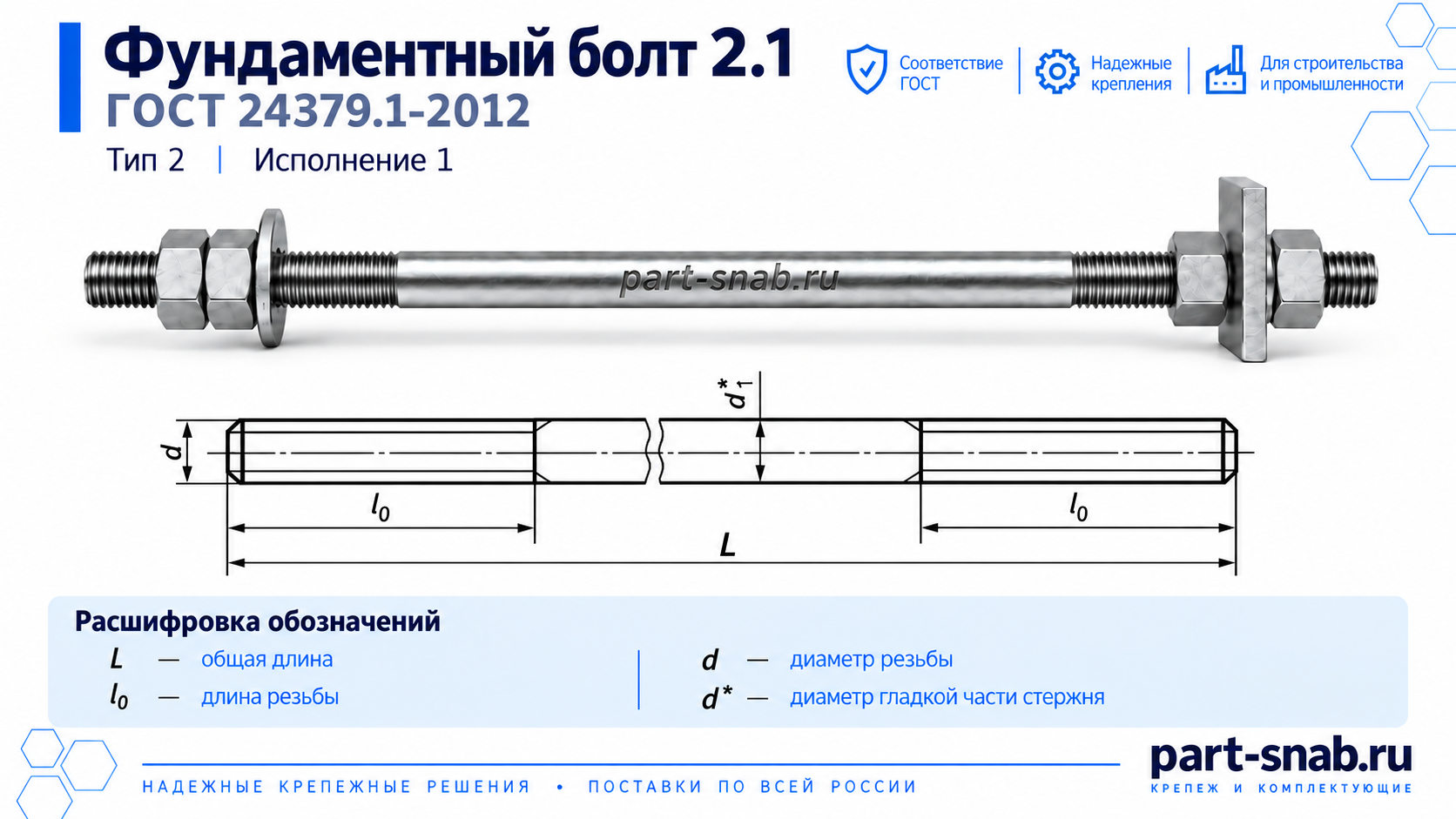

Технический чертеж. Фундаментный болт исполнение 2.1 ГОСТ 24379.1-2012

Применение: фундаментный болт исполнение 2.1

Болт с анкерной плитой закладывают до бетонирования. При этом расположение шпилек проверяют до заливки. Например, если шпильки образуют группу для одной колонны, их положение сверяют с отверстиями опорной плиты. Кроме того, проверяют выступ резьбы над проектной отметкой основания. При этом нижние гайки удерживают анкерную плиту на шпильке. В результате после бетонирования плита остаётся в основании, а верхняя резьба доступна для крепления конструкции гайками через шайбу. В частности, по проекту выбирают диаметр и длину шпильки. Кроме того, определяют размеры анкерной плиты, марку стали и защитное покрытие. Например, если в проекте есть несколько длин при одном диаметре, спецификацию составляют отдельными позициями. В результате по каждой позиции видны и размеры, и количество комплектов.
Доставка

Условия доставки

Фундаментный болт исполнение 2.1 доставляем по Москве, области и регионам России. Например, при выборе транспорта учитываем длину шпилек и массу партии вместе с анкерными плитами. Кроме того, для расчёта сообщите адрес и условия разгрузки. Кроме того, можно согласовать самовывоз или отправку транспортной компанией.
Как купить

Как заказать болт с анкерной плитой

Для расчёта нужен чертёж или спецификация на фундаментный болт исполнение 2.1. Например, подойдёт ведомость изделий с размерами. Кроме того, сразу укажите количество по каждой позиции. В частности, укажите диаметр резьбы, длину шпильки, размеры плиты, марку стали и количество. Кроме того, отметьте требования к покрытию и комплекту крепежа. Например, при поставке на несколько объектов приложите список адресов и укажите количество комплектов для каждого. В результате сверки спецификации вы получите расчёт стоимости партии и срок изготовления. Кроме того, в расчёте укажем согласованный состав комплекта.
