Болты БСР – это специальные изделия для соединения строительных конструкций, созданные для повышения надежности фиксации. Их конструкция и принципы работы отличаются от стандартных фундаментных болтов или анкерных систем, что определяет особенности применения и эксплуатационные преимущества.

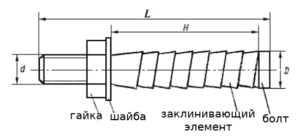

Конструкция
БСР – болты срезного сопротивления, разработанные для восприятия значительных нагрузок на срез и растяжение. Они состоят из высокопрочного стержня с конической или цилиндрической резьбовой частью, анкерного основания и распорного элемента, обеспечивающего жесткое сцепление с бетоном.
Конструктивные решения различаются по сериям, но общим остается принцип. Болты нужны для создания монолитного соединения металла и бетона с контролируемыми характеристиками деформации.
В отличие от обычных фундаментных болтов, БСР не требуют приварки закладных деталей, что упрощает технологию установки, а также снижает риск ошибок при монтаже. В ряде конструкций используется система предварительного натяжения, исключающая ослабление соединения при эксплуатации.
Принцип работы
Основное отличие болтов БСР заключается в их работе на срез. При нагрузке элемент не вырывается из основания, а воспринимает усилие через стержень и бетонный массив. Это особенно важно в сооружениях, где действуют динамические или циклические нагрузки: мостах, эстакадах, промышленных установках.
Обычные фундаментные болты работают преимущественно на растяжение, фиксируя опорные плиты, колонны или оборудование в бетонном теле. Анкеры же рассчитаны на расширение распорной зоны и удержание за счет трения. Поэтому рассматриваемые метизы сочетают преимущества обоих типов, создавая соединение, устойчивое к смещению в любом направлении.

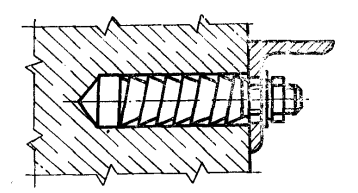

Технология установки
Монтаж БСР не требует сварочных работ или сложных шаблонов. В отличие от традиционных фундаментных болтов, которые закладываются в опалубку перед бетонированием, БСР устанавливаются после твердения бетона. Это сокращает сроки работ и позволяет проводить фиксацию уже после точной разметки отверстий.
Процесс состоит из трех стадий:
Бурение отверстия.
Очистка от пыли.
Установка болта с последующим механическим или химическим закреплением.
Контроль усилия осуществляется динамометрическим ключом, что гарантирует точность соединения. При необходимости болт демонтируется без разрушения основания, что недостижимо для классических анкерных элементов.
Сравнение эксплуатационных характеристик
Для наглядности различия между БСР, фундаментными болтами и анкерами можно выразить через ключевые параметры:
Несущая способность. Болты БСР выдерживают высокие нагрузки на срез и растяжение. Фундаментные аналоги рассчитаны в основном на статическое усилие, анкеры – на ограниченное распорное сопротивление.
Способ монтажа. У БСР он производится после бетонирования, у фундаментных болтов – до заливки основания, у анкеров – в готовое отверстие, но без регулируемого натяжения.
Надежность соединения. Рассматриваемые метизы формируют прочное сцепление с бетоном без риска вырыва. Их аналоги для фундаментов требуют точного позиционирования при установке, анкеры подвержены ослаблению при вибрациях.
Условия эксплуатации. БСР применяются при высоких динамических нагрузках и температурных перепадах, а не только в легких монтажных системах или стационарных конструкциях, как аналоги.
Долговечность. Болты БСР изготавливаются из высокопрочной стали с гальваническим покрытием, что продлевает срок службы в агрессивных средах. Аналоги требуют дополнительной защиты, не предусмотренной основным рабочим циклом.
Поэтому важно понимать, что на место рассматриваемых метизов аналоги не подойдут. Это связано с глубокими эксплуатационными различиями.
Области применения
Болты БСР применяются в тех случаях, когда требуется соединение с высокой степенью надежности и минимальными допусками на смещение. Например:
строительство мостов;
прокладка тоннелей;
обустройство гидротехнических сооружений;
установка металлоконструкций на вибронагруженных фундаментах;
монтаж кранового и энергетического оборудования.
Фундаментные болты чаще применяются в гражданском или промышленном строительстве для фиксации колонн, стоек, машинных опор. Анкеры занимают нишу временных и вспомогательных креплений, где не требуется значительная несущая способность.
Экономические аспекты
Несмотря на более высокую стоимость, БСР обеспечивают экономию за счет сокращения сроков монтажа. Отсутствие сварочных операций снижает риски дефектов. Также повторное использование при реконструкции снижает общие затраты на обслуживание конструкции.
Фундаментные болты дешевле, но требуют высокой точности на этапе бетонирования и часто осложняют замену оборудования. Анкеры – наиболее доступное решение, но при нагрузках свыше расчетных параметров теряют надежность.
