Фланцевые соединения используются во многих конструкциях, связанных с транспортировкой, в том числе трубопроводах, емкостном оборудовании, компрессорных установках, насосных станциях. Нагрузки, действующие в таких узлах, отличаются комплексностью, что требует повышенной защиты.
Поэтому каждый элемент должен соответствовать возлагаемым на него задачам, для чего в узлах данного типа применяются гайки для фланцевых соединений. Они удерживают предварительное натяжение болта, от чего зависит механическая стабильность всего соединения.
Что определяет качество гайки в фланцевом узле
Надежность обеспечивается сочетанием следующих факторов:
совместимость компонентов;
материалов;
класса прочности;
геометрической точности резьбы;
защитных покрытий;
температуры эксплуатации.
Любой из этих параметров способен изменить поведение соединения под нагрузкой. Поэтому выбор гайки требует глубокого анализа условий эксплуатации. Далее каждый из факторов рассмотрен подробнее.
Совместимость
Материалы болта и гайки должен быть совместимы по следующим факторам:
прочности;
тепловой устойчивости;
коррозионным характеристикам.
При этом точность изготовления определяет разброс предварительной нагрузки при затяжке, а тип покрытия – на коэффициент трения.
При взаимодействии разных металлов, например, нержавейки с углеродистой сталью, разрушается более активный элемент пары. В результате резьба теряет прочность задолго до планового срока обслуживания.
Материал
В большинстве промышленных систем применяют нержавеющие, углеродистые и легированные стали. Подробнее:
Нержавеющие. Востребованы в местах, где критична коррозионная стойкость. При этом под высокими нагрузками они менее стабильны по упругим характеристикам.
Легированные. Успешно работают в условиях повышенных температур, где важна устойчивость к ползучести.
Углеродистые. Подойдут для умеренных условий, но при высокой влажности или химически активной среде они быстро ржавеют, что ухудшает состояние резьбы.
Если фланец эксплуатируется в сложных условиях, в том числе в морской воде, зонах повышенной влажности или химически активных средах, выбор неправильного материала приведет к быстрому разрушению соединения.
Класс прочности
Главная ошибка, которая регулярно приводит к авариям, – применение гайки слабее болта. В фланцевых узлах это недопустимо: при достижении рабочего давления нагрузка перераспределяется по резьбе.
Если материал гайки слабее, резьба начнет вытягиваться, появится микролюфт, герметичность снизится, а прокладка потеряет нужное сжатие. Особенно это недопустимо для ответственных соединений.
Класс прочности определяет предел текучести, предел прочности, а также устойчивость к циклическим нагрузкам. Эти параметры должны быть согласованы с общим расчетом фланцевого узла и паспортными нагрузками оборудования.
Геометрия
Качество резьбы – один из самых недооцененных факторов. Мелкий шаг распределяет нагрузки более равномерно, поэтому применяется в ответственных соединениях. Для иных случаев подойдет гайка с более крупным шагом.
Класс точности влияет на предсказуемость момента затяжки. Если точность низкая, при одинаковом моменте два соседних болта дадут разное натяжение, что приведет к перекосу фланца. На прокладку нагрузка ляжет неравномерно, что повысит риск протечки.

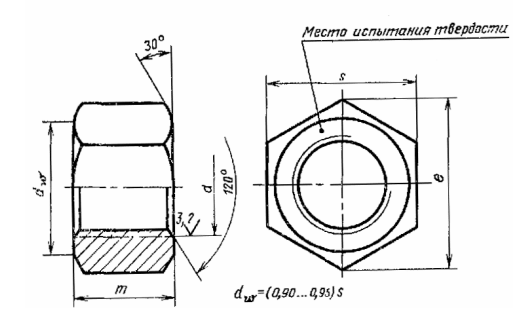

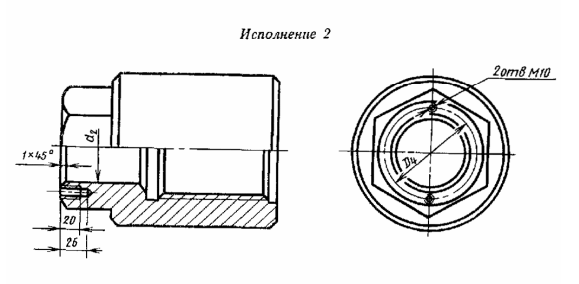

В особо нагруженных соединениях используют гайки увеличенной высоты. У таких элементов больше резьбовых витков, что повышает устойчивость к срыву, гарантируя стабильность системы при высоком давлении.
Защитные покрытия
Покрытия применяют для защиты от коррозии. Самые распространенные: цинк, электроцинк, фосфатирование, хромирование. При этом важно понимать следующие нюансы:
цинковое покрытие разрушается при экстремально высоких температурах;
фосфатирование улучшает смазочные свойства, но требует контроля смазки при монтаже;
покрытие влияет на момент затяжки – ошибка при расчете приводит к недотяжке или перерастяжению.
Нередко аварии происходят не из-за плохого крепежа, а из-за неверного учета коэффициента трения.
Температурные режимы
При высоких температурах материал гайки постепенно теряет прочность. Даже кратковременное превышение расчетных показателей ускоряет ползучесть. В результате натяжение снижается, и фланец «дышит» под давлением.
При низких температурах важна ударная вязкость: хрупкая сталь расколется под вибрацией или ударной нагрузкой. Такие разрушения происходят внезапно, поэтому предотвратить их можно только грамотным подбором.
Зоны с переменным нагревом – отдельная проблема. Температурные циклы постепенно ослабляют резьбовой контакт. Гайки и болты начинают вытягиваться, прокладка теряет равномерность сжатия, появляется подтекание.
