Фундаментные болты применяют для жесткого крепления элементов к бетонному основанию. Такой крепеж используют при строительстве объектов любого масштаба – от частных домов до крупных промышленных комплексов, мостов, складских терминалов. Далее подробно рассмотрены типы, материалы и особенности применения данного крепежа.
Основные типы фундаментных болтов
Крепежи выпускаются в нескольких основных видах: изогнутые, с анкерной плитой, составные, съемные, прямые, конические. Каждый вариант имеет свои особенности, в том числе связанные с эксплуатацией. Далее они рассмотрены подробнее.
Изогнутые болты
Такие болты применяют при установке оборудования либо металлоконструкций на железобетонные основания. Конструкция предусматривает загиб нижней части, который обеспечивает надежную анкеровку в теле бетона.
ГОСТ 24379.1-2012 регламентирует два исполнения:
с прямым стержнем и изгибом под углом 90° – установка выполняется до бетонирования;
с отклоненной формой – монтаж проводят в заранее подготовленные отверстия.
Длина подбирается с учетом толщины фундамента, а также расчетных нагрузок. Данные болты применяют там, где требуется максимальная фиксация без последующего демонтажа.
Болты с анкерной плитой
Этот вариант используют при креплении большинства строительных конструкций. В составе, кроме анкерной плиты, также находятся шпилька и гайка. Основной компонент распределяет нагрузку, снижает риск разрушения бетона в зоне крепления.
В государственном стандарте предусмотрено три исполнения, отличающиеся длиной, типом резьбы, формой гаек. При этом габариты шпильки напрямую связаны с размерами плиты. Данные болты востребованы из-за универсальности, а также высокой несущей способности.
Составные болты
Конструкция рассчитана на поэтапную установку, поэтому она состоит из следующих элементов:
двух шпилек;
соединительной муфты;
анкерной плиты;
гайки с шайбой.
Нижний элемент закладывают в фундамент до заливки бетона. После набора прочности верхнюю часть вкручивают в муфту. По ГОСТ 24379 такие изделия относятся к третьему типу, выпускаются в нескольких диапазонах диаметров.
Съемные болты
Этот тип востребован в тех ситуациях, когда возможна замена устанавливаемого оборудования в будущем. Конструкция включает следующие компоненты:
шпилька;
анкерная арматура;
гайка;
шайба.
Шпилька устанавливается уже после заливки бетона. Стандарт выделяет три типа, различающихся по диаметру резьбы: от 24 до 125 мм. Длина рассчитывается индивидуально под условия эксплуатации.

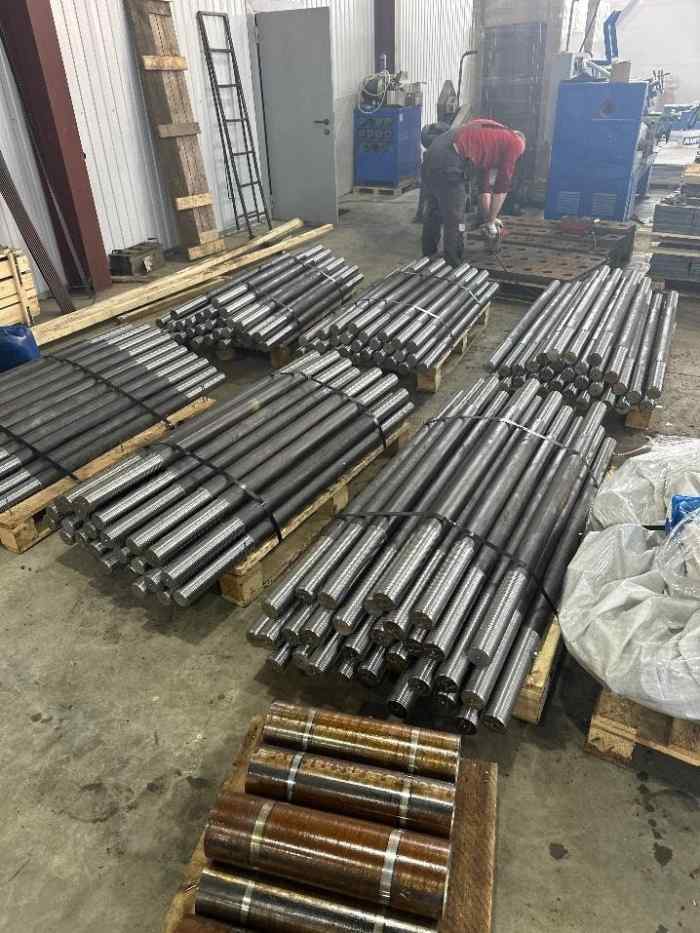

Прямые болты
Самый простой вариант, состоящий из следующих элементов:
шпилька;
гайка;
шайба.
Применение оправдано при строительстве малых объектов либо установки промышленного оборудования для снижения вибрации.
Образовавшиеся пустоты после монтажных работ заполняют цементным составом или специальным клеем. Прямые болты актуальны при умеренных нагрузках и простых условиях установки, поэтому они достаточно универсальны.
Конические болты
Болты данного типа применяют в частном домостроении, при сборке металлоконструкций, установке опор или навесов. На одном конце предусмотрена резьба, на втором – коническая часть.
ГОСТ регламентирует три исполнения:
расширение на конце;
разжимная цанга;
конусная втулка.
Установка в бетонном основании требует клеевые либо цементные составы. Такой подход обеспечивает долговечное соединение при соблюдении технологии монтажа.
Материалы для фундаментных болтов
Метизы производят из конструкционных, легированных, нержавеющих сталей с учетом условий эксплуатации, в том числе требований к коррозионной стойкости. Выбор марки металла влияет на срок службы всего узла.
На торцах изделий наносят маркировку с указанием диаметра, длины, класса прочности, что упрощает идентификацию.
Действующие стандарты предусматривают выпуск фундаментных болтов по индивидуальным параметрам, что расширяет возможности проектирования. Производители изготавливают крепеж с заданным диаметром резьбы, увеличенной или нестандартной длиной, измененной формой анкерной части, специальным шагом резьбы.
Такой подход позволяет точно подогнать болты под геометрию фундамента, тип оборудования, реальные монтажные условия. В результате заметно упрощается сборка конструкций, из-за чего снижаются дополнительные затраты на доработку или замену крепежных элементов.
Особенности применения
Особенности применения фундаментных болтов связаны с условиями эксплуатации будущей конструкции. Крепеж закладывают на этапе бетонирования либо устанавливают в готовое основание, если проект допускает анкерное крепление. Выбор типа крепежа зависит от массы оборудования, расчетных нагрузок, а также от требований к точности позиционирования.
Не меньшее значение имеет учет внешних факторов. При эксплуатации на открытом воздухе либо во влажной среде используют болты с антикоррозионной защитой, иначе преждевременное разрушение резьбы приведет к потере несущей способности узла. При монтаже промышленного оборудования дополнительно учитывают температурные расширения и требования по обслуживанию.
